每臺直流電機都包含兩個獨立的端子，它們之間有一個磁化中心。有兩個主要部分，定子和轉子。定子包含用于整個電機的電刷、磁鐵和外殼等部件。轉子包含繞組、通訊器和輸出軸。當施加電壓以產生移動電機時，這兩個部分一起工作。

直流電機有兩個方向工作。通過消耗機械能來發電的直流電機是發電機。消耗電力以產生機械能的直流電動機是電動機。相同的基本直流電機可以是電動機或發電機。

直流電機的基本部件組成

直流電機使用或產生電能。它通過將機械能轉換為電能來實現這一點，反之亦然。直流電機由兩個基本部件組成，一個是靜止的，一個是移動的，稱為磁場和電樞。直流電機的一個重要示例是在兩個磁鐵之間在自己的軸上旋轉的銅線圈。一臺實用的直流電機還需要換向器、電刷、磁極和軸承。

1-場(磁極)

2-電樞

3-換向器

4-軛和軸承

5-直流電機的碳刷

1.直流電機的勵磁繞組

磁場是直流電機的靜止部分。磁場通常由磁極構成。在上面的例子中，銅線圈在兩個磁鐵之間繞著自己的軸旋轉，兩個磁鐵產生一個磁場，導體，電樞，必須在其中移動才能產生電荷。

磁場系統的功能是產生均勻的磁場，使電樞在其中旋轉。

2.電樞繞組

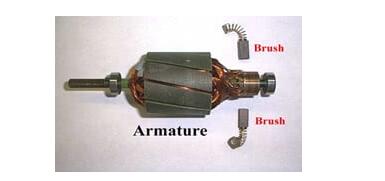

電樞是直流電機的運動部件。它在現場移動，完成直流電機的機電能量轉換。在上面的例子中，銅線圈是電樞，在磁場中旋轉。

3.換向器

旋轉的電樞及其電刷會產生交變電磁場(EMF)，從而破壞直流電機的運行。換向器與換向極一起解決了交流電動勢并防止電刷產生火花。

它是一種機械整流器，可將電樞繞組中產生的交流電壓轉換為電刷兩端的直流電壓。它由銅片通過合適的絕緣材料相互絕緣制成，安裝在機器的軸上。

4.軛和軸承

直流電機的每個部分都有自己的工作。作為換向器，由半圓環制成。它將交流電流轉換為脈動直流。還有碳刷，它使電路與外部電源或電池接觸。在這里，我們還提供了在磁場中旋轉轉子以使用電能或存儲電能的磁鐵。它只是在將電機用作發電機時發生。

5.直流電機中的碳刷

• 刷子用于從電樞收集電荷。它們必須由刷架支撐。軛和軸承為直流電機的旋轉電樞提供機械支撐，在減少摩擦的同時允許平穩、穩定的運動。
• 碳刷的目的是連接旋轉換向器和固定外部負載電路。
• 它用于減少火花并提供更好的連接。

電刷的目的是確保旋轉換向器和固定外部負載電路之間的電氣連接。刷子由碳制成，放在換向器上。刷子壓力通過可調節彈簧進行調節。

如果電刷壓力很大，摩擦?xí)a(chǎn)生換向器和電刷的發熱。另一方面，如果太弱，與換向器的接觸不良可能會產生火花。多極機器的電刷數量與極數一樣多。例如，一臺4極機器有4個電刷。當我們繞過換向器時，連續的電刷具有正極性和負極性。具有相同極性的電刷連接在一起，因此我們有兩個端子，即+ve端子和-ve端子。
