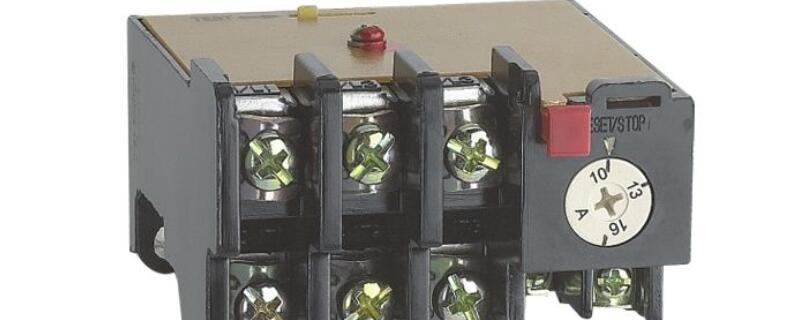

熱繼電器是一種電機的過載保護器,其保護原理是電流流入熱繼電器時會產生相應的熱量,當熱量達到一定程度時,電機的膨脹片就會發生作用,從而起到保護電路的作用。3Kw的電機選擇熱繼電器時可以參考《電力拖動原理與控制》。

3kw電機多大熱繼電器

1.3kw國標電機最小電流6.3A 一般在6.8A左右。熱繼電器選用額定電流最好大于20A,整定電流下限能調整到電機額定電流就可以了。推薦JR30-20 6.8-11A 調整到6.8A即可。這樣剛好滿足電機保護曲線?；蛘逬RS1 09-25 5.5-8A 調整到6.8A 。

2.實際整定根據電回機特性再做進一步調整,選擇熱繼電器需要和使用的接觸器所搭配。

3.電機電流大約是在6安以上,估算一般一千瓦是二安,空開接觸器按電機額定電流*2 空開用D10 。熱繼電器用一般可調的都能用,它的電流能從5安10安15安向高處這樣的調整。熱繼電器約等電機額定電流則熱繼整定電流選4-7A,接觸器也是10A電線按安全載流量算,因此3KW電機應配十安的熱繼電器。

4.《電力拖動原理與控制》里面有各種電氣元件的選取方法。

為什么電機中需要加熱繼電器

1、國標要求

(1)運行中容易過載的電動機、起動或自起動條件困難而要求限制起動時間的電動機,應裝設過載保護。額定功率大于3KW的連續運行電動機宜裝設過載保護;但斷電導致?lián)p失比過載更大時,不宜裝設過載保護,或使過載保護動作于信號。

(2)短時工作或斷續周期工作的電動機,可不裝設過載保護,當電動機運行中可能堵轉時,應裝設保護電動機堵轉的過載保護。

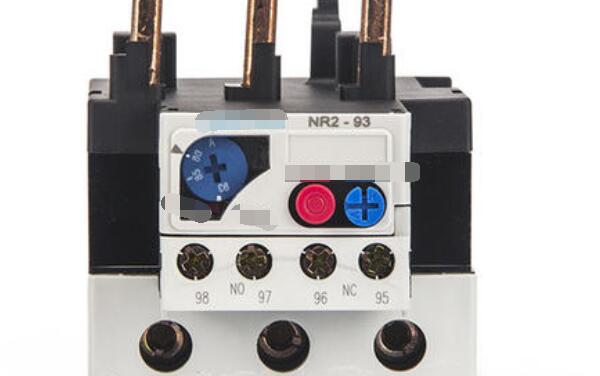

2、熱繼電器的原理

熱繼電器的工作原理是過載電流通過熱元件后,讓金屬片受熱彎曲推動動作機構讓觸點動作,從而達到切斷接通電路的作用。還有輔助觸點,輔助觸點中的常閉觸點常串聯在控制電路中,對電路其他保護作用。

3、熱繼電器具有一定的過載保護

根據熱繼電器的工作原理就能清楚熱繼電器在電路中起到的是過載保護,因?yàn)榻饘倨軣釣硡^(qū)行動較慢,所以不能用作短路保護,短路保護常使用熔斷器來保護。

大于3000瓦以上長時間工作的電機按照規定是需要進行增加熱繼電器的,具體所需選擇的容量還需根據電機的功率進行選擇。

熱繼電器是一種保護元件,其體積小結構簡單。3kw電機選擇合適的熱繼電器可以對電機的相對性能起到一定的維護作用,熱繼電器的綜合成本相對較低因此在多種電機中被應用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
