在日常生產中，遇到機械、電氣方面安裝上的問題以及電纜線上的選擇與布線，面對精確設備都需要規范操作，不能有一絲的馬虎大意，都會直接影響到伺服電機正常使用還會影響到編碼器的使用壽命。

伺服電機是通過將編碼器安裝在電機上來進行磁極位置和伺服電機轉角以及轉速的測量的一種傳感器設備。

編碼器電纜是作為連接與控制的新型環保專用線纜，能夠與編碼器在分辨率、速運轉、抗干擾傳輸?shù)冗\(yùn)作方面達到完美高度的結合。

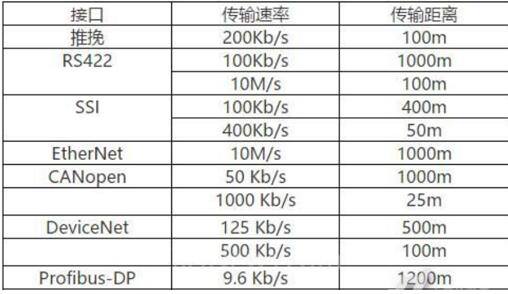

電氣接口作為電纜線連接編碼器的端口需要能夠正確的認識，不同的借口都有不一樣的特點及功能，還有不同的波特率和傳輸距離，需要根據具體應用環境來選擇，需要考慮實際傳輸距離與傳輸速率、編碼器及通信線纜的安裝干擾環境、接地、線纜選材。

伺服電機編碼器電纜的正確選擇

1.在拖鏈線槽位置應當選擇拖曳電纜，來合理的避免機座的機械破壞。

2.選擇耐油污、冷卻液力度好的電纜，來避免這些污染物從電纜線和編碼器的外殼滲入。

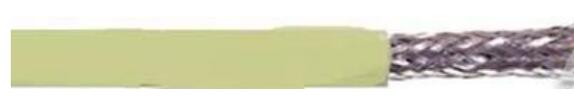

3.編碼器的通訊電纜必須選擇專用的屏蔽性能的電纜。

伺服電機編碼器電纜布線的注意事項

1.通訊電纜遠離電機、變壓器、變頻器等磁場干擾性嚴重的設備，還需與電源電纜、大功率電纜、高噪電纜相互分開鋪設，最好的方法是加套屏蔽良好的金屬電纜管套。

2.電柜間電纜的間距最小2cm，在電柜外的間距最小為50cm，或者使用金屬隔板、套管、線槽等隔開，保持良好的接地與合理的布線。

3.信號電纜與功率電纜間減少平行走線，來避免耦合的可能。

在日常的安裝方面問題，應當按照安裝指導說明來正確的安裝，以上的安裝指導說明僅能作為安裝維護的參考，在伺服電機編碼器電纜線的正確選擇與安全布線上都能夠提高工作中的效率。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
