想要將縫紉機節能電機能夠控制正反轉，可以采用換相的方法，將相序中的兩相對調，通常是用兩只接觸器KM1、 KM2換接電動機三相電源的相序，接觸器的上口保持一致，下口進行調相。

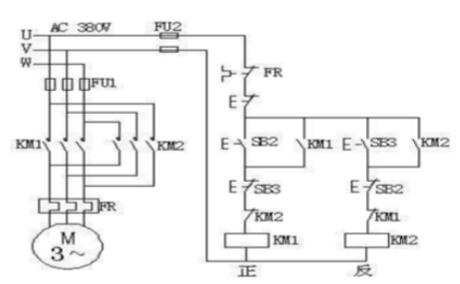

值得注意的是兩個接觸器不能同時得電防止吸合，如果同時吸合將造成電源嚴重的相間短路事故，為了防止這種事故，在電路中應采取可靠的互鎖，也就是聯鎖的方式，下圖為采用按鈕和接觸器雙重互鎖的電動機。

縫紉機節能電機正反轉的控制方法

1.正向狀態下啟動

(1)合上空氣開關，接通三相電源.

(2)按下正向啟動按鈕SB1，KM1通電吸合并自鎖，主觸頭閉合接通電動機，電動機這時的相序是L1、L2、L3,即正向運行。

2.反向狀態下啟動

(1)合上空氣開關，接通三相電源.

(2)按下反向啟動按鈕SB2，KM2通電吸合并觸點自鎖，主觸頭閉合換接了電動機三相的電源相序，電動機這時的相序是L3、L2、L1,即反向運行。

3.按鈕互鎖，保護線路

在電路中采用控制按鈕操作的正反傳控制電路，按下按鈕SB2、 SB3接觸器后兩只線圈都不通電，起到了互鎖的作用。

原因是通過接觸器互鎖防止KM1\KM2同時吸合，通過按鈕去操作斷電釋放，常閉觸頭復位，避免造成電路短路。

4. 按鈕正轉、反轉

正向(反向)啟動后，不用停止電動機，直接按反向(正向)啟動按鈕，是電動機完正反轉。

正反轉故障無法啟動的處理

1.檢查控制保險FU是否斷路，熱繼電器FR接點是否用錯或接觸不良，SB1按鈕的常閉接點是否不良。

2.按紐互鎖的接線有誤，重新進行接線，就如：220V調速縫紉機節能電機一樣。

縫紉機節能電機控制電路正轉、反轉的方法詳細步驟都在這里了，以及操作后故障的現象如何檢查處理都進行了說明，這是最簡單的控制線路正反轉的方法，簡單來說就是使用啟動開關直接把電動機正反向啟動，但只適用于小容量電機，且正反轉不頻繁的場合。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
