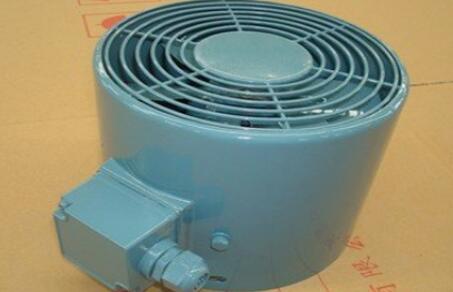

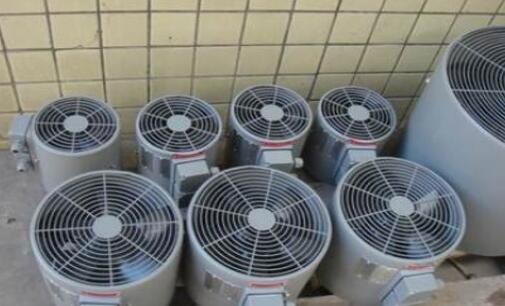

變頻電機一般采用強迫通風冷卻，主電機散熱風扇是使用獨立的電機驅動，專門的冷卻風扇電機，也就是說散熱風扇為380V，50HZ工頻電源獨立供電，該風扇的動力來自于單獨的電源，不能從主電機出線。

變頻電機散熱風扇正確的接線方法

1、星形接法

接線方法一般為星形接法，變頻電動機散熱風扇的接線方法與普通電機的接線方法相同，沒什么差異之處，但不能和電機并接。

2、接線順序

變頻電機的主電機是通過接變頻器來帶動的，散熱風扇是應當接在工頻電源上的，再在散熱風扇上連接一個變頻器的控制線，這樣話電機一啟動散熱風扇就會一同轉動了。

3、風扇位置

控制柜要預留足夠空間擺放風扇，風道位置要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積。

變頻電機散熱風扇的接線過程需要特別注意

如果散熱風扇與電機并聯，主電機不是在額定頻率附近運行的話，風扇電機速度與頻率成正比，風量與風機速度的平方成正比，那么轉速基本上與電機轉速差不多。

會造成在低頻的情況下，散熱風扇為低轉速，風量不足，是沒有辦法散熱的，電機的散熱效果就會大打折扣，這與普通電機的風扇直接裝到電機軸上沒什么區別了。

再者散熱風扇接在變頻電源供電線上，甚至很容易燒掉電機。簡單來說不論前面的電機轉速是多少，風扇都是50HZ對應的。

散熱風扇是關鍵部件，其品性質量上的可靠性尤為重要，這會直接在日后設備的正常運行中有著很大的影響，也會直接影響到機器設備的工作使用壽命，那么選擇專業度高、質量過關的散熱風扇供應商，也是至關重要的。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
